قطعات دستگاه بنر

 جایگاه قطعات یدکی در بهره‌وری دستگاه‌های چاپ بنر

یک دستگاه چاپ بنر از صدها قطعه الکترونیکی، مکانیکی و سیستم‌های انتقال سیالات تشکیل شده است که هماهنگی میان آن‌ها، خروجی نهایی را رقم می‌زند. قطعات دستگاه بنر به دو دسته کلی قطعات مصرفی و قطعات ساختاری تقسیم می‌شوند.
قطعات مصرفی مانند فیلترها، دمپرها و وایپرها نیاز به تعویض دوره‌ای دارند تا از آسیب به بخش‌های گران‌قیمت نظیر هد جلوگیری شود. از سوی دیگر، قطعات ساختاری مانند بردها و موتورها باید از بالاترین سطح استانداردهای مهندسی برخوردار باشند تا دقت چاپ در طولانی‌مدت افت نکند. استفاده از قطعات باکیفیت، هزینه‌های نگهداری (Maintenance) را در بازه‌های زمانی بلندمدت به شدت کاهش می‌دهد.

 کاربردها و نقش حیاتی قطعات مختلف در فرآیند چاپ

هر یک از قطعات موجود در این دسته‌بندی، وظیفه مشخصی را بر عهده دارند که نقص در هر کدام، بر کل سیستم اثرگذار است:

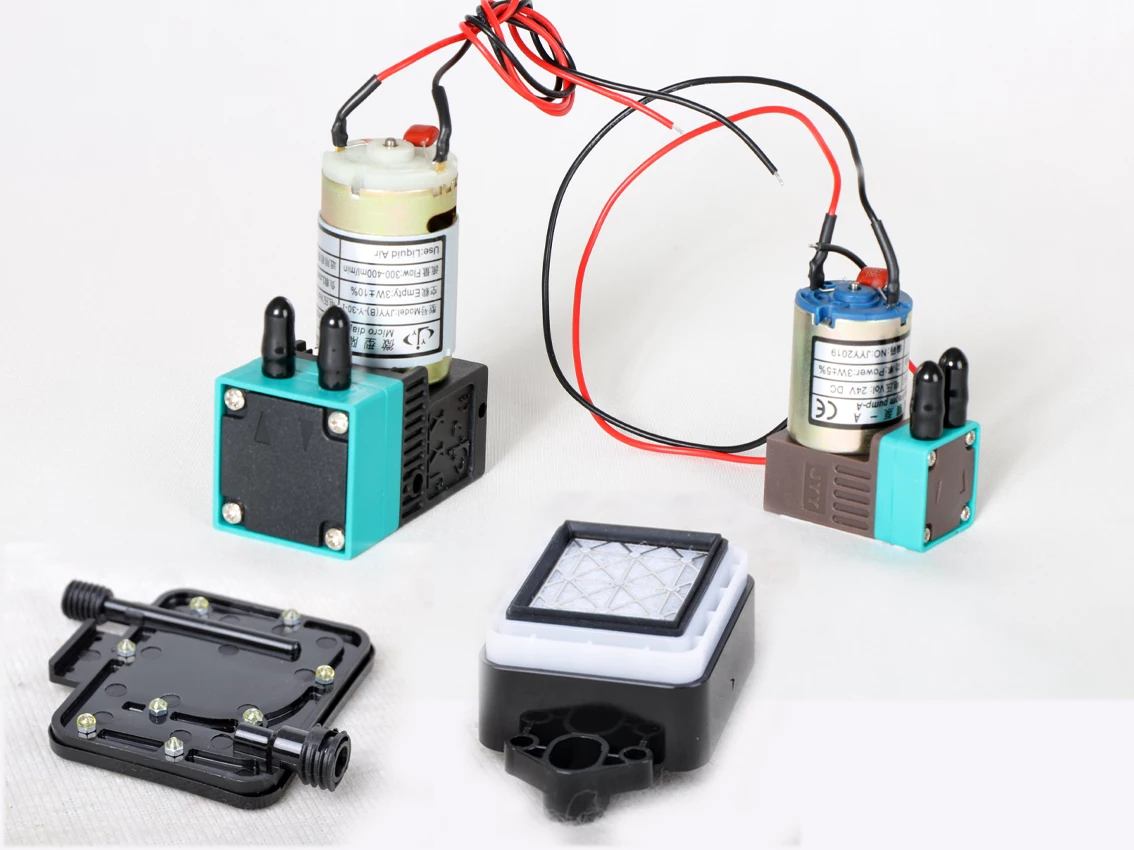

1.  سیستم انتقال جوهر (Ink System): شامل پمپ جوهر، شیلنگ‌ها، مگنت‌ها و فیلترها. این سیستم وظیفه دارد جوهر را بدون حباب و ناخالصی به هد برساند.
2.  بخش هد و کپینگ (Head & Capping): حساس‌ترین بخش دستگاه که شامل هد چاپ (مانند کونیکا، اپسون یا استار فایر)، دمپر، کپینگ و وایپر است. سلامت این قطعات مستقیماً بر روی شفافیت و رزولوشن تصویر تاثیر می‌گذارد.
3.  سیستم حرکت و مکانیک: موتورهای سروو (Servo Motors)، تسمه‌های بیلی، پولی‌ها و ریل‌ها که وظیفه جابجایی دقیق هد و متریال چاپ را بر عهده دارند. هرگونه لرزش در این بخش باعث ایجاد خطای "بندینگ" در چاپ می‌شود.
4.  بردهای الکترونیکی (Electronic Boards): شامل برد اصلی (Mainboard)، برد هد و بردهای تغذیه که مغز متفکر دستگاه هستند و دستورات چاپ را پردازش می‌کنند.

دسته‌بندی قطعات بر اساس نیاز شما

برای تسهیل روند انتخاب و خرید، قطعات این صفحه بر اساس عملکرد و کاربردشان در دستگاه دسته‌بندی شده‌اند. اگر می‌دانید دقیقاً به دنبال چه قطعه‌ای هستید، می‌توانید مستقیماً به بخش مربوطه مراجعه کنید؛ و اگر با علائم خرابی دستگاه مواجه شده‌اید اما نمی‌دانید مشکل از کجاست، توضیحات زیر به شما کمک می‌کند تا قطعه مورد نیاز را با اطمینان بیشتری تشخیص دهید

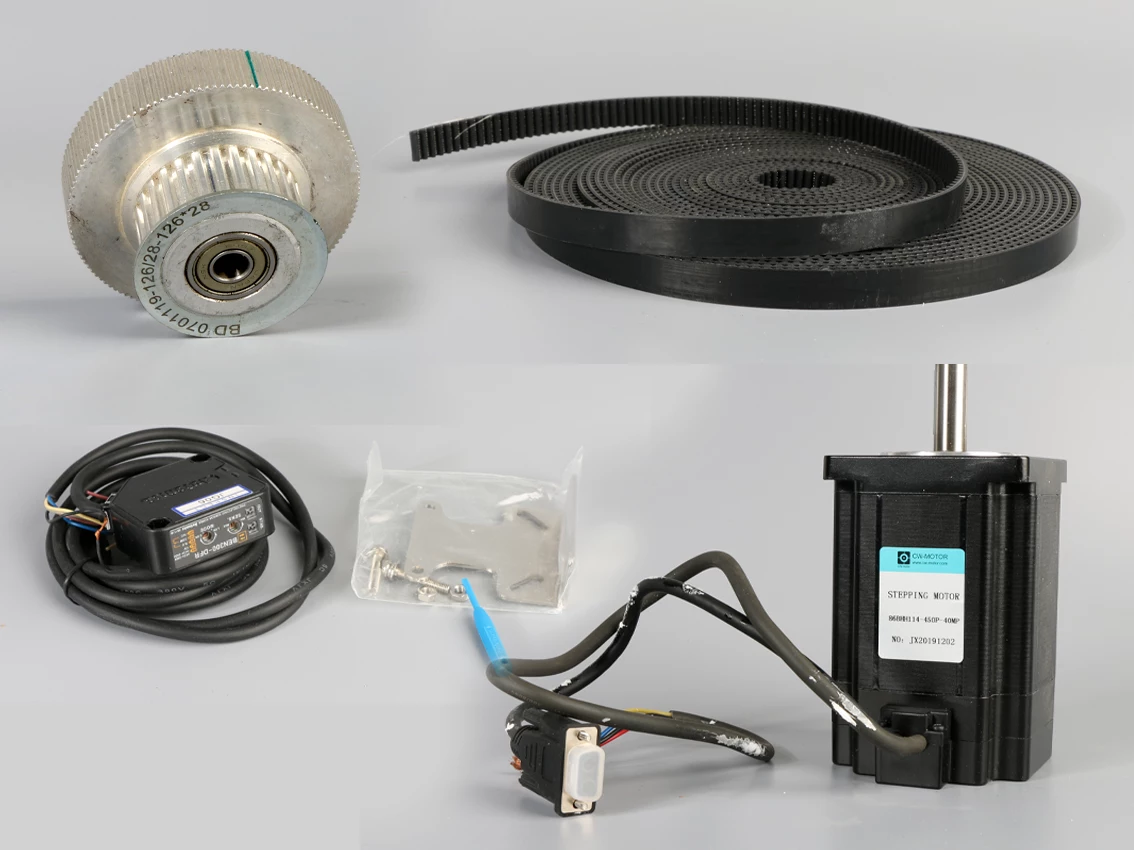

موتور دستگاه بنر

موتور یکی از حیاتی‌ترین اجزای دستگاه چاپ بنر است که وظیفه ایجاد حرکت دقیق و هماهنگ در محورهای مختلف دستگاه، از جمله حرکت کریج (هد چاپ) روی ریل و کشش رول متریال، را بر عهده دارد. در اکثر دستگاه‌های بنر از موتورهای پله‌ای (Stepper Motor) و در برخی مدل‌های پیشرفته‌تر از موتورهای سروو (Servo Motor) استفاده می‌شود.
موتور کریج (Carriage Motor): مسئول حرکت افقی هد چاپ روی ریل است. هرگونه لرزش، صدای غیرعادی یا کاهش دقت در این موتور، مستقیماً روی کیفیت چاپ و هم‌ترازی رنگ‌ها تأثیر می‌گذارد.
موتور فید (Feed Motor): وظیفه کشش یکنواخت متریال (بنر، وینیل یا پارچه) را بر عهده دارد. خرابی این موتور معمولاً باعث ایجاد خط‌خطی شدن یا کشیدگی نامنظم تصویر چاپ‌شده می‌شود.
هنگام خرید موتور، توجه به مشخصاتی مانند گشتاور (Torque)، تعداد پله در هر دور و سازگاری کانکتور با برد کنترلی دستگاه شما ضروری است. استفاده از موتور غیراستاندارد می‌تواند به مادربرد یا درایور آسیب برساند.

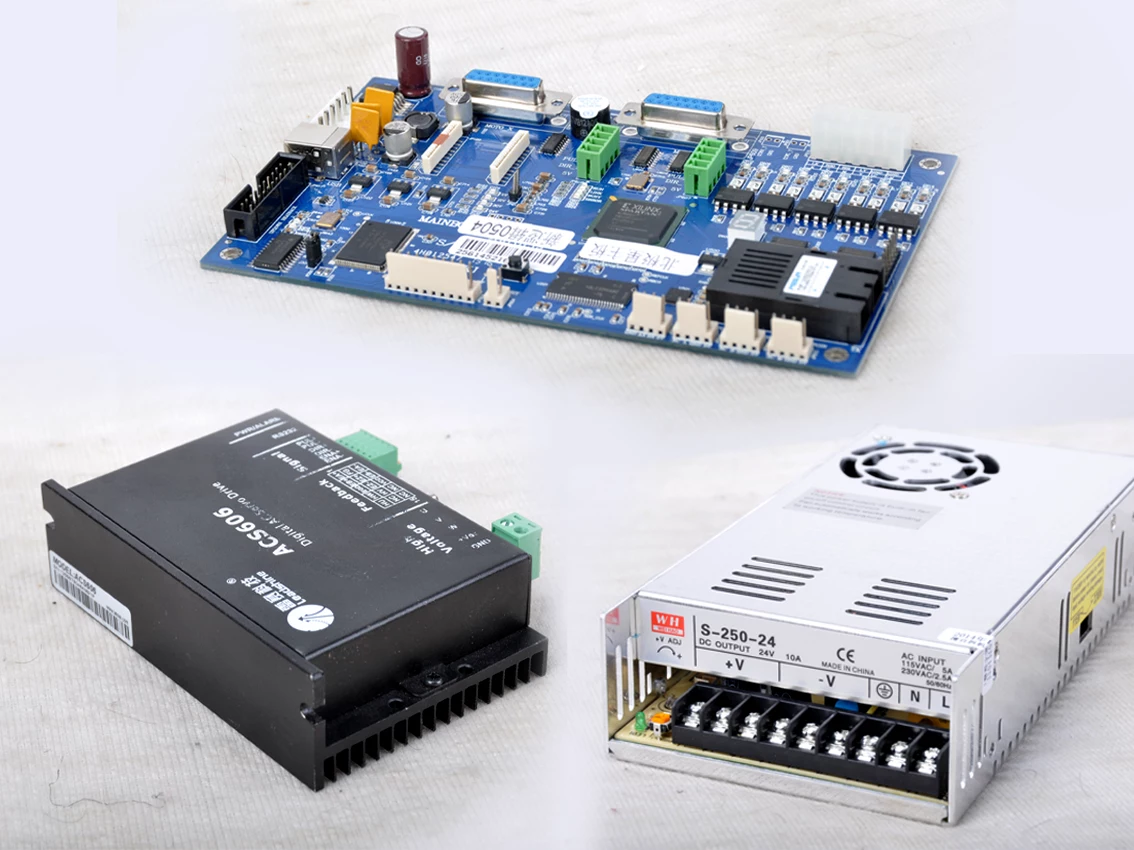

بردهای الکترونیکی دستگاه بنر

بردهای الکترونیکی، مغز متفکر دستگاه چاپ بنر هستند و وظیفه پردازش داده‌های چاپی، کنترل حرکت موتورها و مدیریت ارتباط بین اجزای مختلف دستگاه را بر عهده دارند. با توجه به نقش حساس این قطعات، هرگونه خرابی در آن‌ها می‌تواند باعث توقف کامل دستگاه شود. مهم‌ترین بردهای مورد استفاده در دستگاه‌های بنر عبارت‌اند از:
مادربرد (Main Board): مادربرد به‌عنوان مرکز کنترل اصلی دستگاه عمل می‌کند و داده‌های ارسالی از نرم‌افزار RIP را دریافت، پردازش و به سایر بردها منتقل می‌کند. کیفیت مادربرد تأثیر مستقیمی بر سرعت پردازش، پایداری اتصال و دقت کلی چاپ دارد. علائم خرابی مادربرد معمولاً شامل عدم شناسایی دستگاه توسط کامپیوتر، ریست‌شدن ناگهانی یا خطاهای متعدد در نرم‌افزار است.
هدبرد (Head Board): هدبرد واسط مستقیم بین مادربرد و هد چاپ است و سیگنال‌های کنترلی لازم برای پاشش دقیق جوهر از نازل‌های هد را تولید می‌کند. از آنجا که این برد مستقیماً با هد چاپ (که یکی از گران‌ترین قطعات دستگاه است) در ارتباط است، کیفیت پایین هدبرد می‌تواند به سرعت به هد چاپ آسیب بزند. علائم رایج خرابی هدبرد شامل بروز خطوط سفید در چاپ، عدم پاشش برخی نازل‌ها یا خاموش‌شدن ناگهانی هد چاپ است.
برد درایور موتور (Driver Board): این برد جریان و ولتاژ لازم برای چرخش دقیق موتورهای پله‌ای یا سروو را تأمین می‌کند. درایور معیوب معمولاً باعث لرزش، توقف ناگهانی یا حرکت نامنظم کریج و غلتک‌های کشش متریال می‌شود.
برد پاور (Power Board): وظیفه تبدیل و تنظیم ولتاژ ورودی برق شهر به ولتاژهای مورد نیاز سایر بردها را بر عهده دارد. نوسانات برق ورودی یکی از رایج‌ترین دلایل آسیب به این برد است، بنابراین استفاده از محافظ برق مناسب توصیه می‌شود.

درایورها

درایور، قطعه‌ای است که فرمان‌های دیجیتال ارسالی از برد کنترلی را به سیگنال‌های الکتریکی قابل‌فهم برای موتور یا هد چاپ تبدیل می‌کند. درایورهای دستگاه بنر معمولاً در دو دسته کلی قرار می‌گیرند: درایور موتور (برای کنترل حرکت) و درایور هد چاپ (برای کنترل پاشش جوهر). انتخاب درایور نامناسب یا کم‌کیفیت، حتی اگر در ظاهر با دستگاه سازگار باشد، می‌تواند در بلندمدت باعث گرم‌شدن بیش از حد، افت عملکرد و آسیب به قطعات جانبی مانند موتور یا هد چاپ شود. توصیه می‌شود درایورها همواره متناسب با مدل دقیق دستگاه و برند اصلی خریداری شوند

سنسورهای دستگاه بنر

سنسورها اگرچه در ظاهر قطعاتی کوچک و کم‌اهمیت به نظر می‌رسند، اما نقش بسیار مهمی در دقت و ایمنی عملکرد دستگاه دارند. این قطعات اطلاعات لازم برای تصمیم‌گیری‌های لحظه‌ای دستگاه را فراهم می‌کنند. مهم‌ترین انواع سنسور در دستگاه بنر عبارت‌اند از:
سنسور متریال (Media Sensor): تشخیص وجود یا عدم وجود بنر روی غلتک و همچنین تشخیص پایان رول متریال.
سنسور انکودر (Encoder Sensor): اندازه‌گیری دقیق موقعیت و سرعت حرکت کریج یا موتور فید برای هماهنگی کامل بین حرکت و پاشش جوهر.
سنسور دما (Temperature Sensor): کنترل دمای هیتر  برای جلوگیری از گرم‌شدن بیش از حد یا کیفیت پایین چاپ.
سنسور هوم (Home Sensor): تعیین نقطه شروع حرکت کریج در هر بار روشن‌شدن دستگاه.
خرابی هر یک از این سنسورها معمولاً با پیغام خطای اختصاصی روی نرم‌افزار دستگاه یا رفتار غیرعادی در شروع به کار مشخص می‌شود. جایگزینی به‌موقع سنسور معیوب، از بروز خطاهای زنجیره‌ای در سایر بخش‌های دستگاه جلوگیری می‌کند

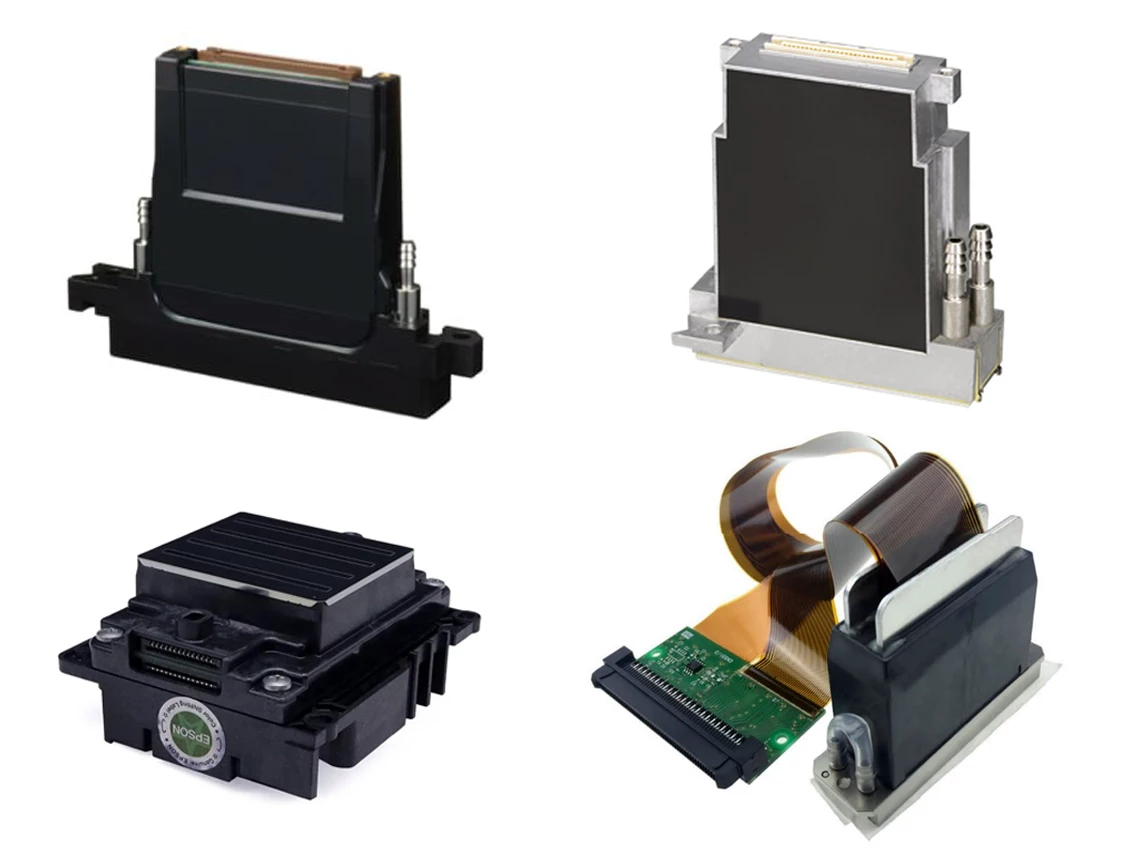

هد چاپ (Print Head)

هد چاپ، قلب دستگاه بنر و گران‌ترین و حساس‌ترین قطعه آن محسوب می‌شود. کیفیت نهایی چاپ، وضوح رنگ‌ها، جزئیات تصویر و سرعت تولید، همگی به‌طور مستقیم به سلامت و نوع هد چاپ وابسته است. هدهای رایج در بازار شامل برندهایی مانند اپسون، ریکو و کونیکا مینولتا هستند که هرکدام با تعداد نازل، رزولوشن و فناوری پاشش جوهر متفاوتی عرضه می‌شوند.
از آنجا که هد چاپ معمولاً گران‌ترین بخش هزینه تعمیرات دستگاه را تشکیل می‌دهد، توصیه اکید ما این است که پیش از تعویض هد، سایر قطعات مرتبط مانند هدبرد، درایور و سیستم تغذیه جوهر بررسی شوند؛ زیرا در بسیاری از موارد، ریشه خرابی در این قطعات جانبی است، نه خود هد چاپ.

 ویژگی‌ها و مزایای انتخاب قطعات اصلی دستگاه بنر

خرید قطعات اورجینال ممکن است در نگاه نخست هزینه‌بر به نظر برسد، اما مزایای زیر را به همراه دارد که در قطعات متفرقه دیده نمی‌شود:

 ۱. تطابق کامل با استانداردهای کارخانه‌ای

قطعات اصلی دقیقاً بر اساس نقشه‌های فنی دستگاه شما طراحی شده‌اند. این موضوع باعث می‌شود در هنگام نصب، هیچ‌گونه هم‌پوشانی ناقص یا فشار اضافی به سایر بخش‌های دستگاه وارد نشود.

 ۲. پایداری عملکرد در تیراژهای بالا

در سفارشات حجیم که دستگاه به صورت ۲۴ ساعته فعالیت می‌کند، قطعات بی‌کیفیت به دلیل داغ شدن یا استهلاک سریع از کار می‌افتند. *قطعات دستگاه بنر که دارای استانداردهای صنعتی هستند، در سخت‌ترین شرایط کاری ثبات خود را حفظ می‌کنند.

 ۳. محافظت از قطعات گران‌بها

برای مثال، یک فیلتر جوهر ارزان و نامرغوب نمی‌تواند ذرات میکروسکوپی را مهار کند. ورود این ذرات به هد دستگاه (که گران‌ترین قطعه است) باعث گرفتگی نازل‌ها و از کار افتادن زودرس هد می‌شود. هزینه خرید یک فیلتر باکیفیت، کسری از هزینه تعویض هد است.

 ۴. دقت در خروجی نهایی

موتورها و تسمه‌های اصلی با کمترین خطا کار می‌کنند. این یعنی متن‌های ریز خواناتر، رنگ‌های تخت یکدست‌تر و تصاویر عریض بدون انحراف چاپ خواهند شد.

 نکات مهم و راهنمای خرید قطعات دستگاه بنر

هنگام تهیه قطعات یدکی، موارد زیر را به عنوان چک‌لیست خرید در نظر بگیرید:

• مدل دقیق دستگاه و نوع هد: قطعات دستگاه‌های کونیکا ۵۱۲ با سری ۱۰۲۴ یا دایماتیکس کاملاً متفاوت است. پیش از خرید، از تطابق پارت‌نامبر قطعه با مدل دستگاه خود اطمینان حاصل کنید.
•  برخی قطعات حساس الکترونیکی: بردهای الکترونیکی بسیار حساس هستند. حتماً از تامین‌کنندگانی خرید کنید که قطعات را در بسته‌بندی‌های ضد الکتریسیته ساکن (Anti-static) ارائه می‌دهند.
• کیفیت مواد اولیه در قطعات مکانیکی: در خرید تسمه‌ها، به وجود لایه‌های تقویت‌کننده داخلی (مانند سیم‌های فولادی یا الیاف کربن) دقت کنید تا در برابر کشش مقاوم باشند.
•  اصالت برند: برندهایی نظیر JHF، Myjet، Liyu و Flora هر کدام قطعات اختصاصی خود را دارند. استفاده از برندهای معتبر قطعات، ریسک خرابی مجدد را کاهش می‌دهد.

 راهنمای انتخاب قطعات مناسب برای بهسازی دستگاه

اگر دستگاه شما قدیمی شده و کیفیت سابق را ندارد، همیشه نیاز به تعویض کل دستگاه نیست. گاهی با تعویض استراتژیک چند قطعه کلیدی می‌توانید جان دوباره‌ای به ماشین چاپ خود ببخشید:
1.  تعویض پمپ‌ها و شیلنگ‌ها: پس از دو سال کارکرد، رسوبات جوهر در مسیر انتقال باعث نوسان در پاشش جوهر می‌شوند.
2.  نوسازی سیستم کپینگ: اگر هد دستگاه شما در زمان استراحت به خوبی آب‌بندی نمی‌شود، تعویض کپینگ و لاستیک‌های آن از خشک شدن نازل‌ها جلوگیری می‌کند.
3.  بررسی موتورها و اینکودر (Encoder): اگر خطاهای نوری در چاپ مشاهده می‌کنید، احتمالاً نوار اینکودر یا سنسور آن نیاز به تمیزکاری یا تعویض دارند.

 اهمیت تامین قطعات از تامین‌کننده تخصصی

بازار قطعات یدکی مملو از نسخه‌های کپی و غیراستاندارد است که از نظر ظاهری شباهت زیادی به قطعه اصلی دارند. تامین‌کننده معتبر نه تنها قطعه را ارائه می‌دهد، بلکه دانش فنی و مشاوره لازم برای نصب صحیح را نیز در اختیار شما می‌گذارد. ما با درک حساسیت کار چاپخانه‌ها، زنجیره تامین خود را به گونه‌ای مدیریت کرده‌ایم که قطعات با بالاترین کیفیت و در کمترین زمان ممکن به دست مصرف‌کننده برسد.
✅ استفاده از تجهیزات تست شده و دارای تاییدیه فنی، به معنای کاهش "زمان توقف دستگاه (Downtime) است. برای یک چاپخانه، هر ساعت خاموش بودن دستگاه به معنای از دست دادن فرصت‌های فروش است. با انتخاب قطعات ایمن، پایداری کسب‌وکار خود را تضمین کنید.

 نگهداری پیشگیرانه؛ فراتر از تعویض قطعه

ما پیشنهاد می‌کنیم همواره یک "کیت اضطراری" شامل قطعات پرمصرف (مانند فیوزها، دمپرها، فیلترها و کابل‌های فلت) در محل چاپخانه داشته باشید. این کار باعث می‌شود در صورت بروز خرابی‌های جزئی، اپراتور بتواند در سریع‌ترین زمان ممکن دستگاه را راه‌اندازی کرده و منتظر رسیدن قطعه از انبار نماند.

 جمع‌بندی و هدایت به مشاهده محصولات

قطعات دستگاه بنر رگ‌های حیاتی صنعت چاپ عریض هستند. کیفیت، دقت و طول عمر دستگاه شما مستقیماً بازتابی از انتخاب‌های شما در خرید قطعات یدکی است. سرمایه‌گذاری بر روی قطعات با اصالت، علاوه بر حفظ سلامت دستگاه، کیفیت خروجی شما را در سطح استانداردهای جهانی نگه می‌دارد و اعتماد مشتریان را دوچندان می‌کند.
در این صفحه، لیست کاملی از قطعات یدکی اورجینال و باکیفیت برای انواع برندهای معتبر بازار فراهم شده است. شما می‌توانید با بررسی مشخصات فنی هر محصول و مقایسه آن‌ها، قطعه مورد نیاز خود را با اطمینان کامل انتخاب کنید.
از بخش محصولات دیدن کنید و در صورت نیاز به مشاوره فنی برای انتخاب قطعه مناسب، با کارشناسان مجرب ما تماس بگیرید. ما همراه شما هستیم تا چرخ‌های صنعت چا‌پتان همواره با بالاترین سرعت و دقت بچرخد.
